CM-D-M1系列 小试级连续流玻璃微通道反应器

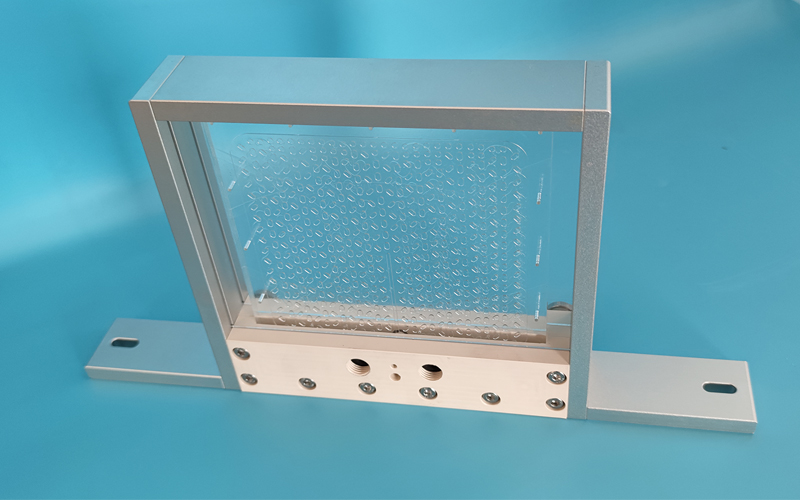

CM-D-M1系列玻璃微反应器

CM-D-M1(6)是一种玻璃流动反应器,专为工艺开发和小规模生产而设计。流动反应器模块由高硼硅玻璃制成,具有集成的热交换层,可以对进料和混合进行热调节,从而控制反应温度。CM-D-M1采用多层结构设计,将换热器也集成在反应体系中,减少空间占用率。多种反应结构设计满足不同工况和工艺条件下需求,同时兼具反应相在流道中充分混合反应、混合效率的最大化。

CM-D-M1 连续流玻璃微通道反应器(小试

型号

CM-D-M1(HT)

CM-D-M1(CRT)

CM-D-M1(SAT)

尺寸

152*152mm

材质

高硼硅玻璃

持液量/反应体积单模块

6ml

11.3ml

5.3ml

反应停留时间(单模块)

3.6s-60min

6.78s-113min

3.18s-53min

温度范围

-25°C-195°C

压力范围

0-20bar

流量范围

0.1-100mL/min(最大通量6kg/h)

结构类型

HT

连续旋转

纺锤型

适用反应类型

液液混合及气液混合

用于连续结晶及对固体颗粒一致性要求较高的,液液、及液固类型工艺

用于粘滞性液体及易团聚性固体,此结构边界层最少,流体传质分散最距离最短

配套夹具材质

PFA

物料进出口

两进一出

标准串联反应模块数量

/

设备参考尺寸

/
