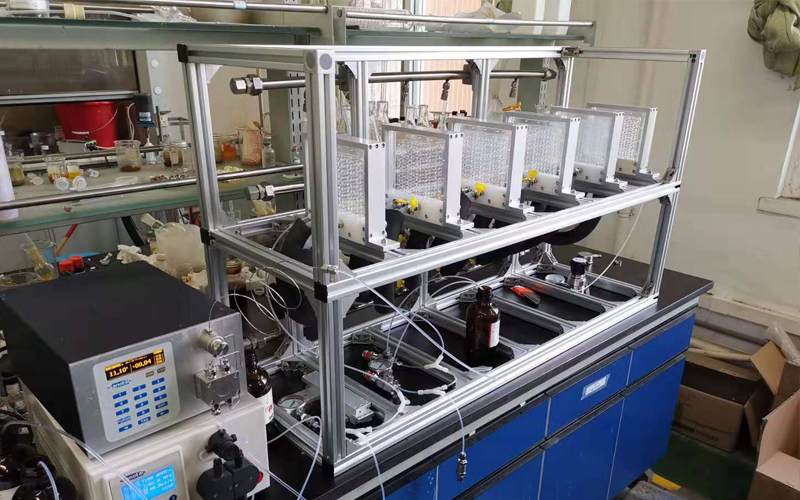

CM-D-M1(14)是一种玻璃流动反应器，专为工艺开发和小规模生产而设计。流动反应器模块由高硼硅玻璃制成，具有集成的热交换层，可以对进料和混合进行热调节，从而控制反应温度。CM-D-M1采用多层结构设计，将换热器也集成在反应体系中，减少空间占用率。多种反应结构设计满足不同工况和工艺条件下需求，同时兼具反应相在流道中充分混合反应、混合效率的最大化。
CM-D-M1 连续流玻璃微通道反应器（小试级） | |||
型号 | CM-D-M1(HT) | CM-D-M1(CRT) | CM-D-M1(SAT) |
尺寸 | 152*152mm | ||
材质 | 高硼硅玻璃 | ||
持液量/反应体积（单模块） | 6ml | 11.3ml | 5.3ml |
反应停留时间（单模块） | 3.6s-60min | 6.78s-113min | 3.18s-53min |
温度范围 | -25°C-195°C | ||
压力范围 | 0-20bar | ||
流量范围 | 0.1-100mL/min（最大通量6kg/h） | ||
结构类型 | HT | 连续旋转 | 纺锤型 |
适用反应类型 | 液液混合及气液混合 | 用于连续结晶及对固体颗粒一致性要求较高的，液液、及液固类型工艺 | 用于粘滞性液体及易团聚性固体，此结构边界层最少，流体传质分散最距离最短 |
配套夹具材质 | PFA | ||
物料进出口 | 两进一出 | ||
标准串联反应模块数量 | 14 | ||
设备参考尺寸 | 宽45cm*长120cm*高90cm | ||
